【丸座 表示錠】
取り付け方法

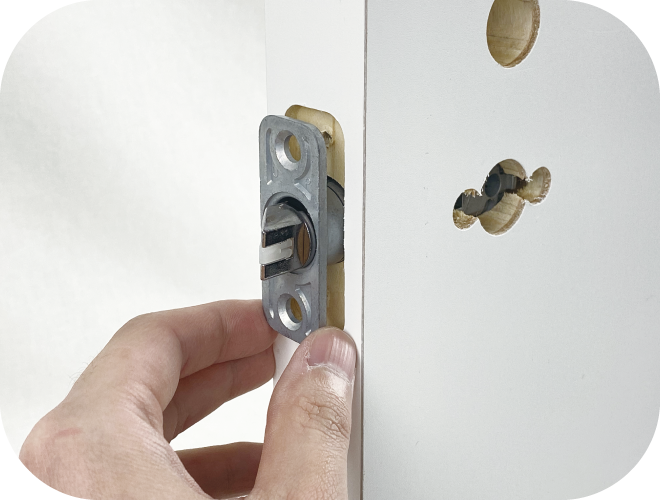

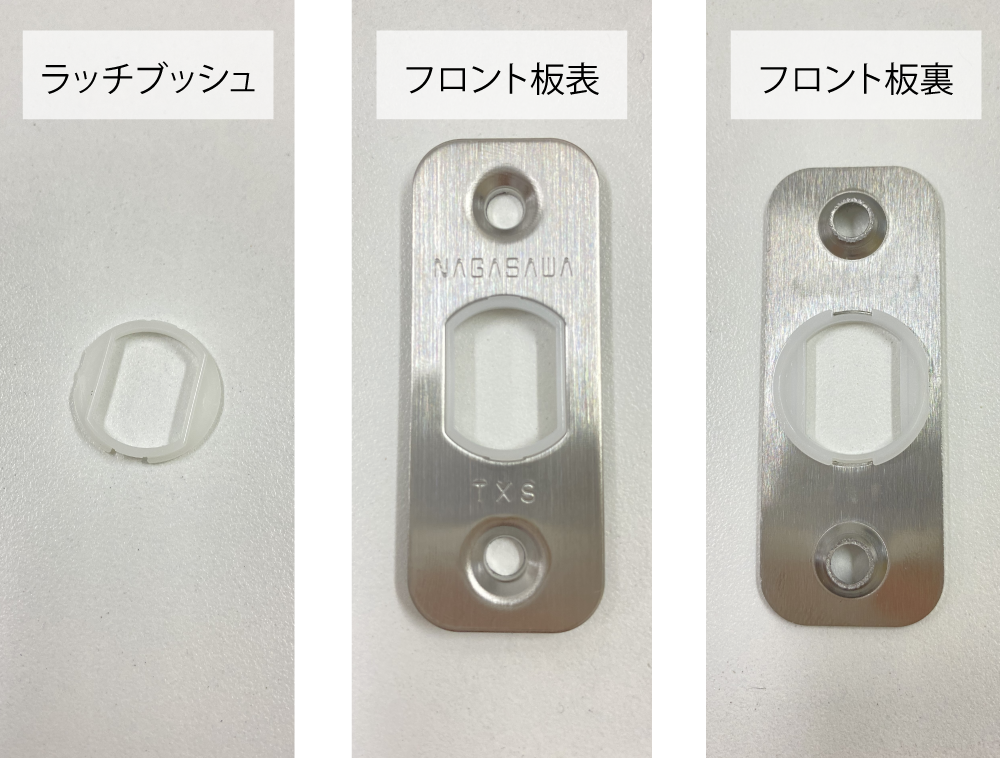

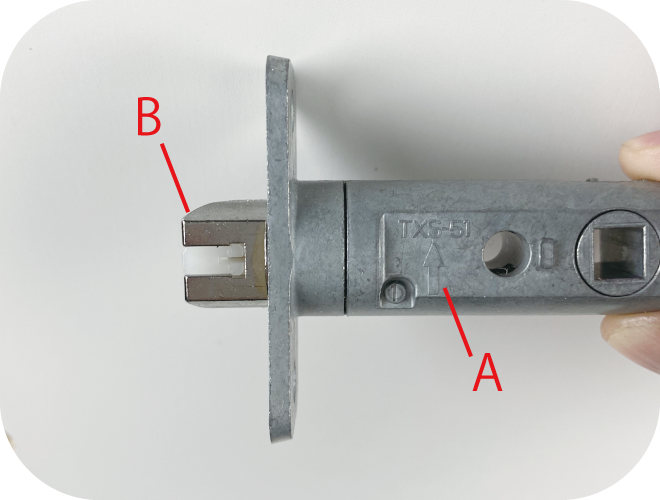

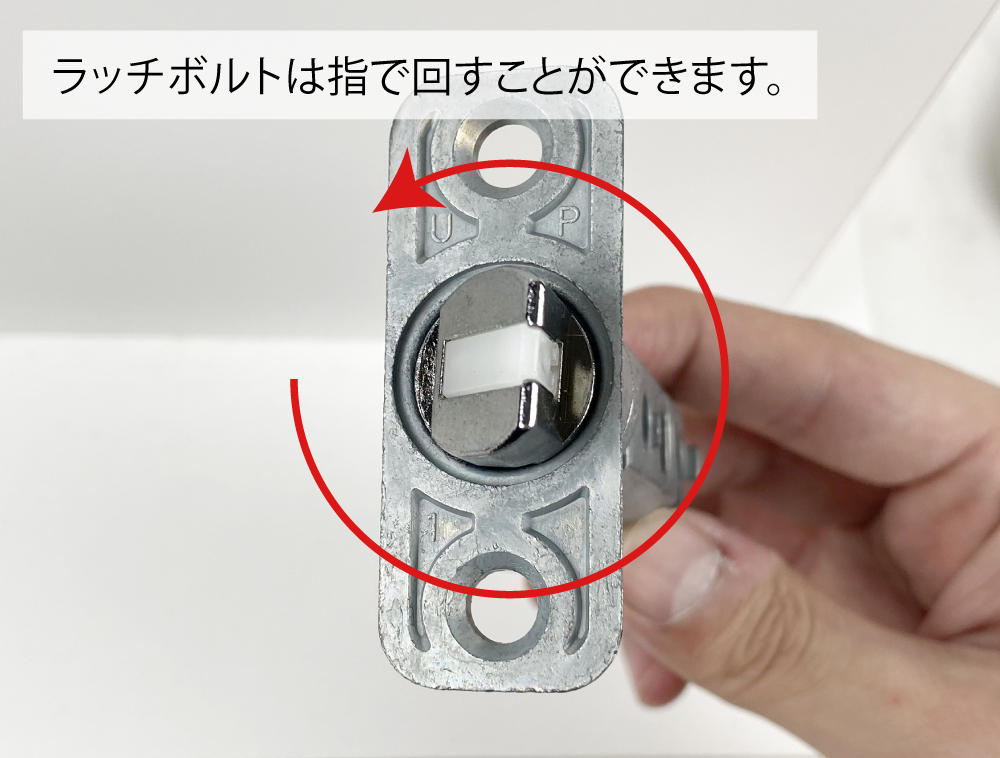

1. ラッチの取り付け
2. 補強座の取り付け
① ロックバーの差し込み

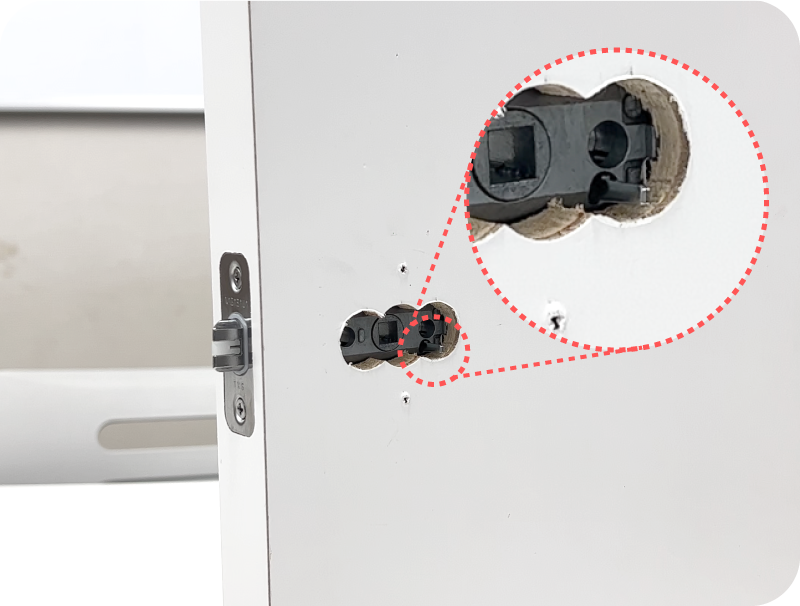

ロックバーを錠のカム穴に差し込みます。

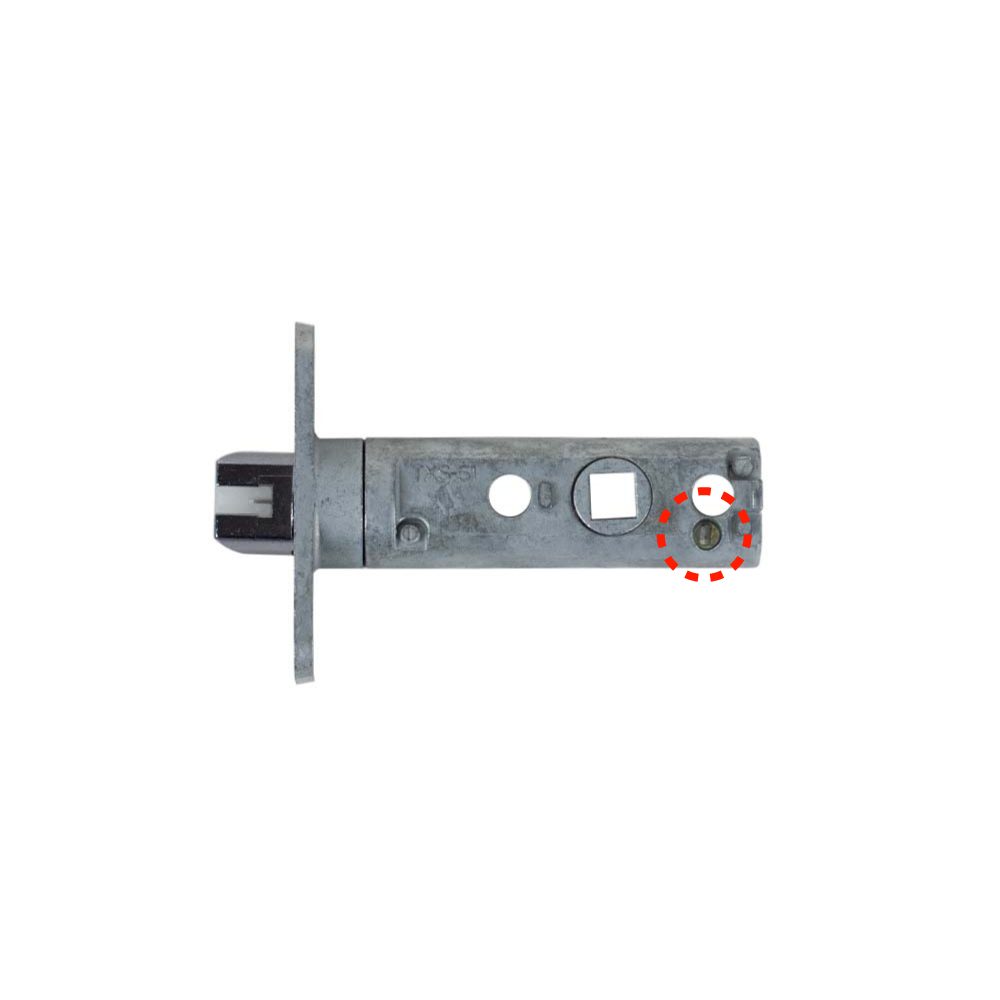

カム穴の位置を確認する
ロックバーには「28 〜 32mm」「32mm 〜 36mm」「36mm 〜 40mm」の3サイズがございます。お取り付けされる扉の厚さに応じてお選びください。
② 室「外」側の補強座を設置

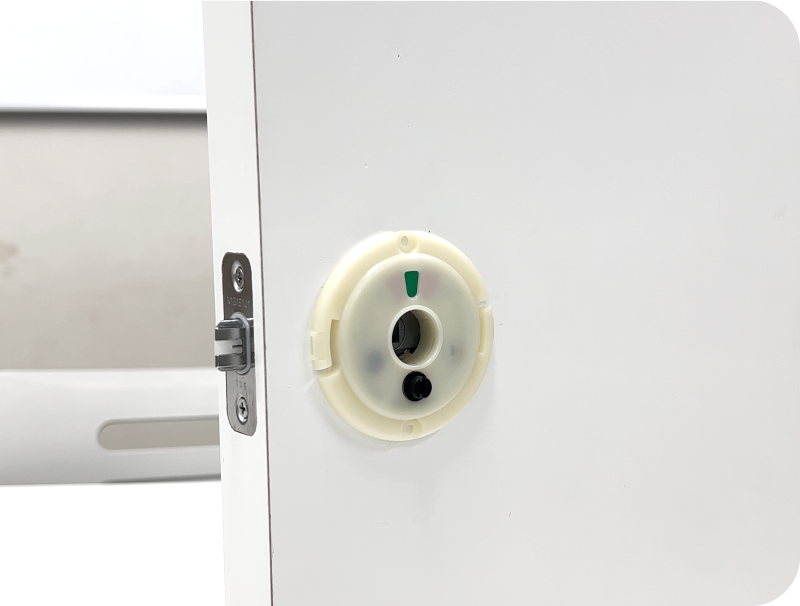

表示窓が見える方の補強座を、室外側から差し込みます。その時、キープラグ溝が「縦」向きになっていることを確認してください。

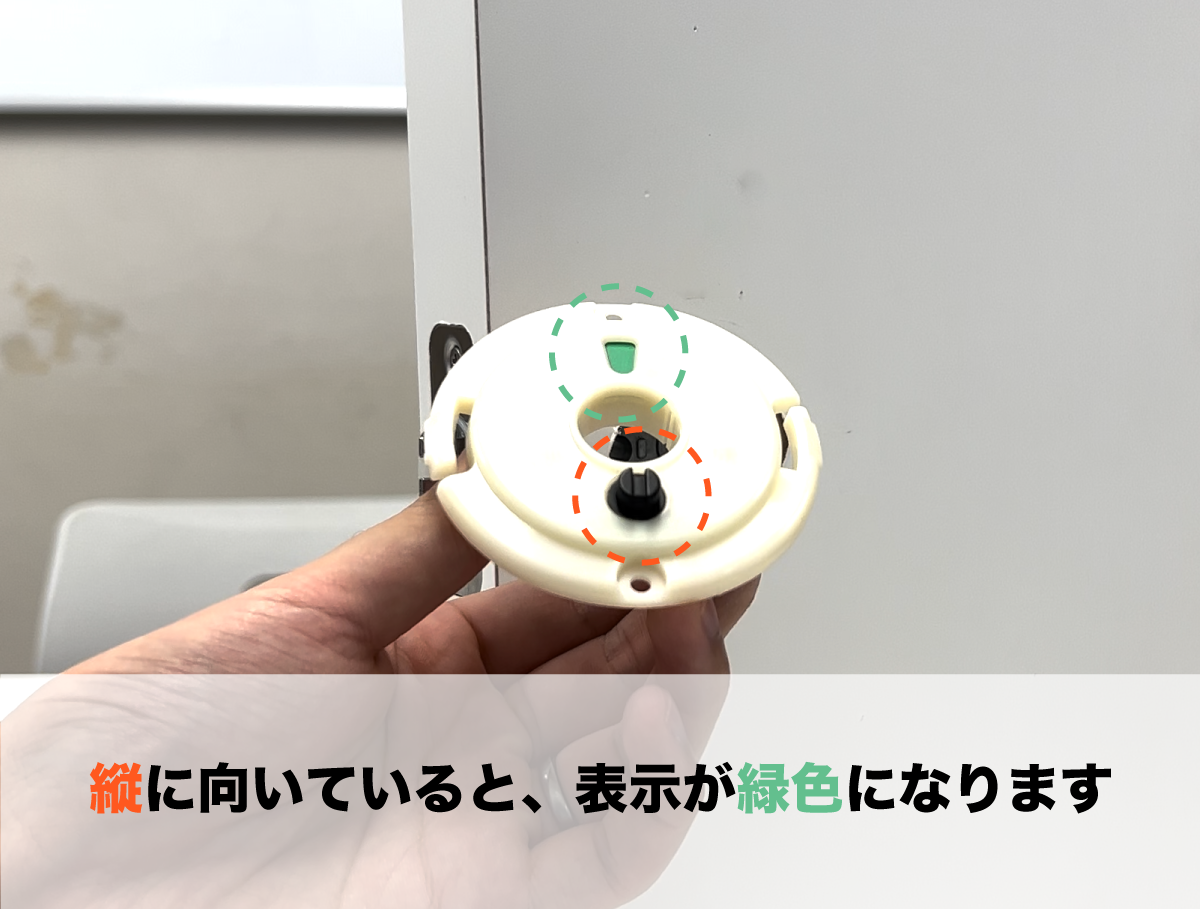

縦向きのイメージを確認する
③ 室「内」側の補強座を設置

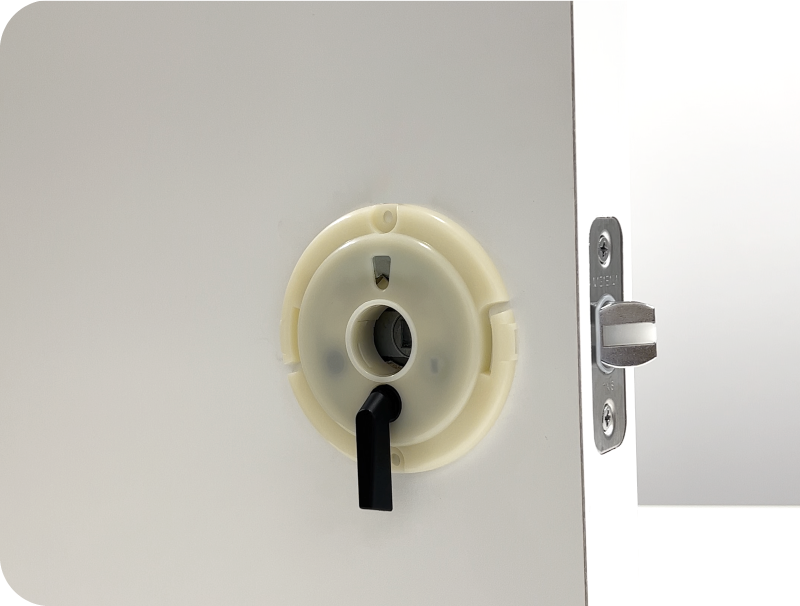

もう一方の補強座のサムターンツマミが「縦」になっていることを確認し、室内側から差し込みます。

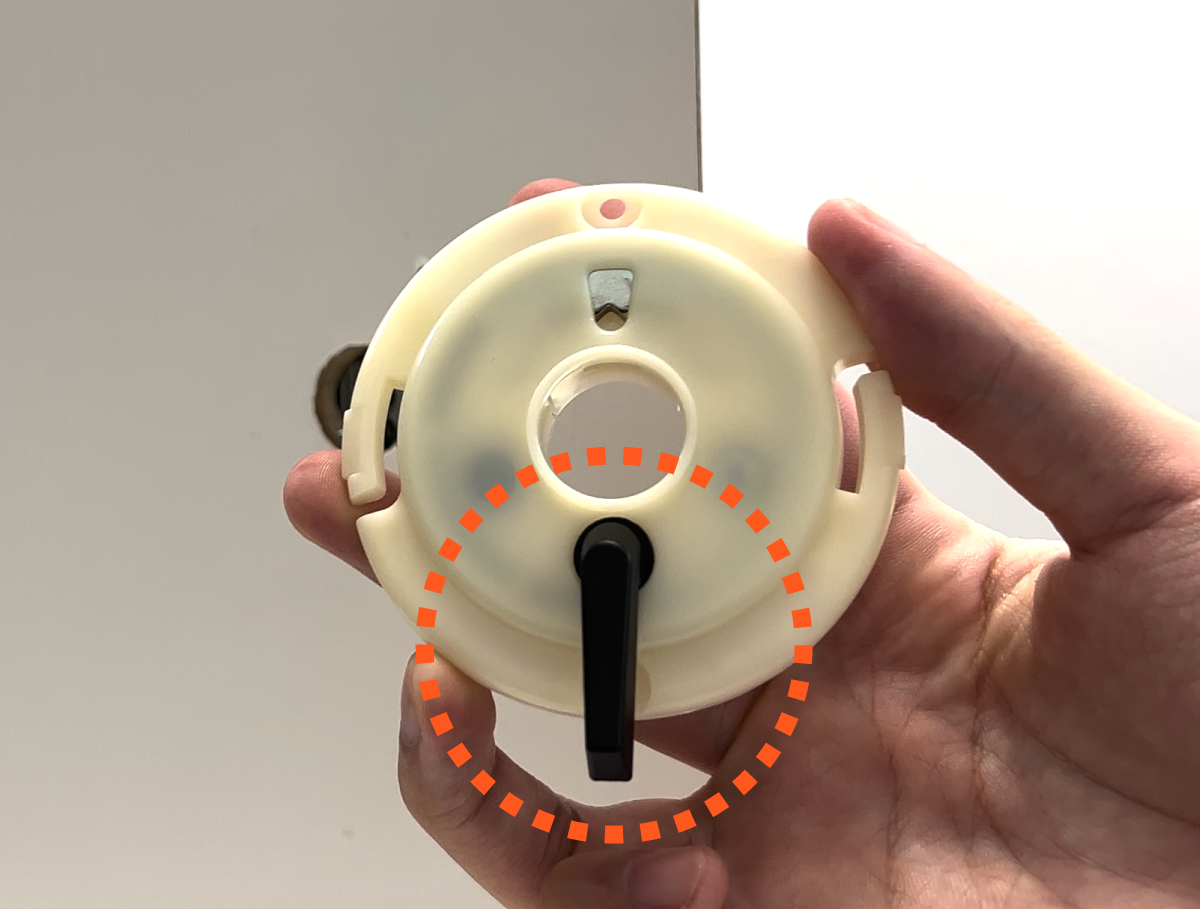

縦のイメージを確認する

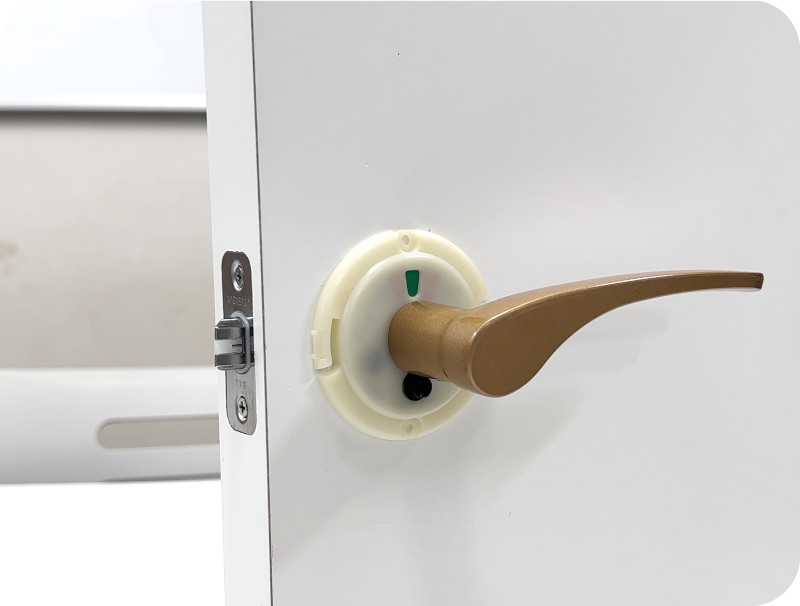

④ レバーを固定し、動作を確認
レバー扉に固定し、をレバーを操作した際にスムーズに動くかを確認します。

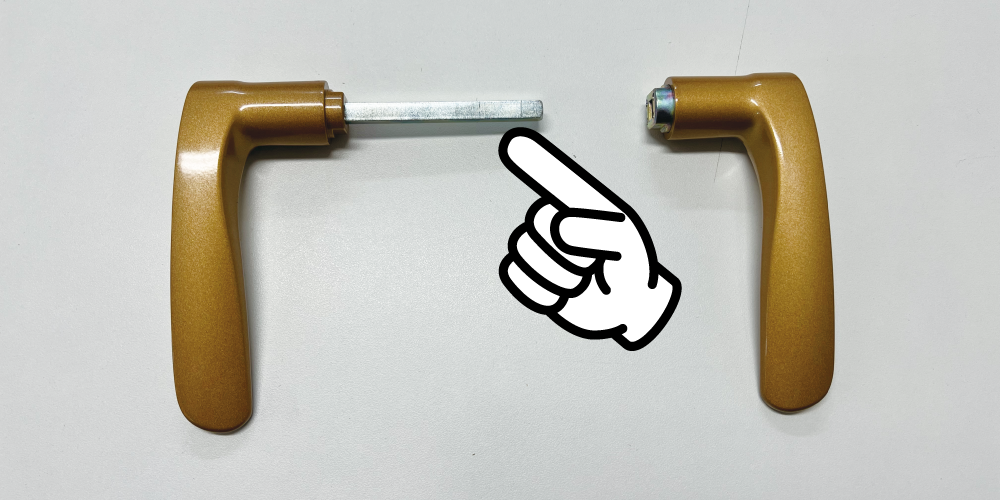

固定の手順は、角芯棒がついているレバーをラッチに差し込み、反対側のレバーと連結させます。角芯棒を確認する

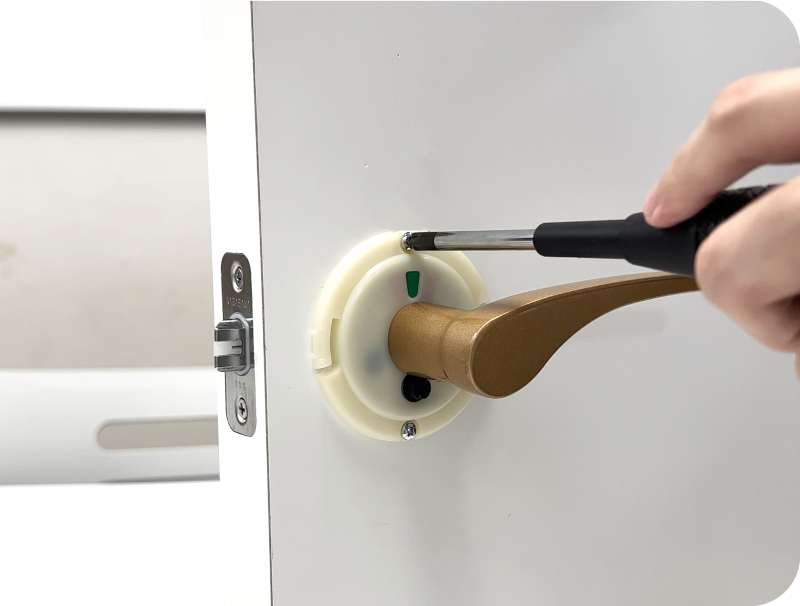

⑤ 補強座の固定

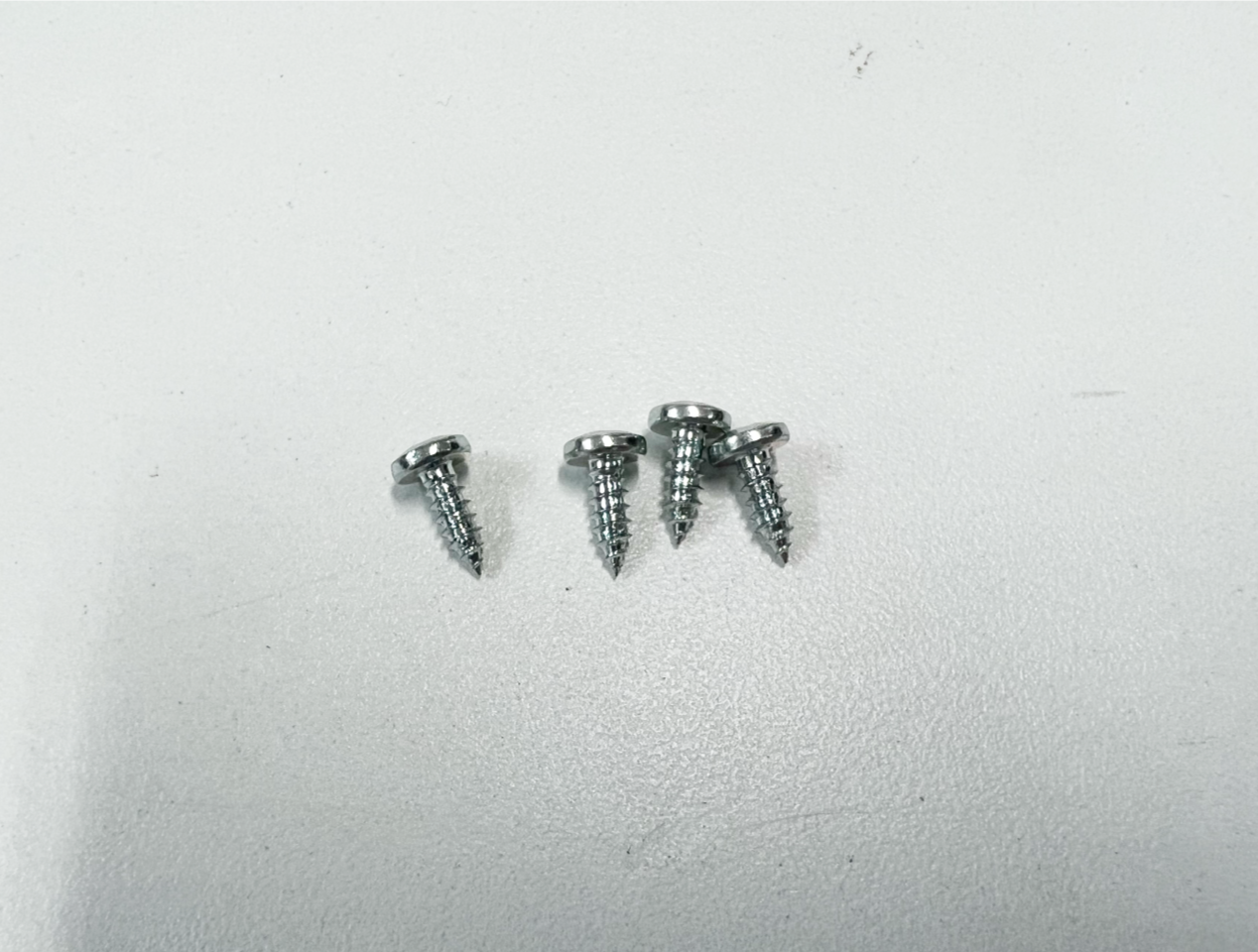

補強座の上下2箇所をネジで固定します。

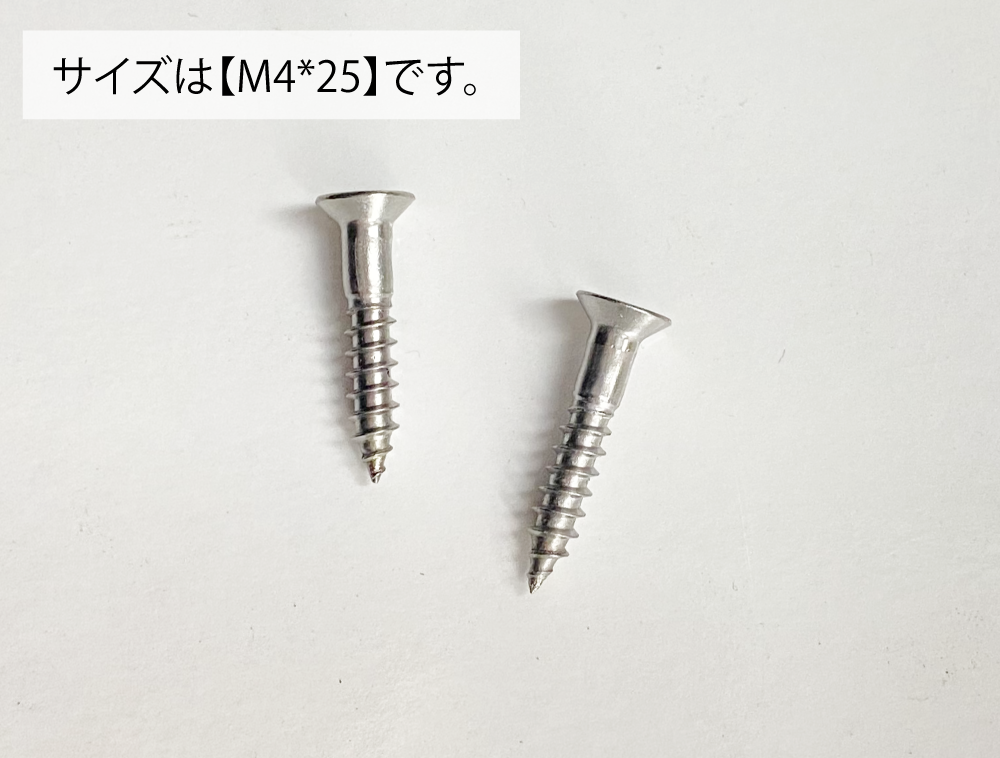

固定ネジを確認する
固定が完了したら、装着したレバーハンドルを外します。
3. 座カバーとレバーハンドルの取り付け

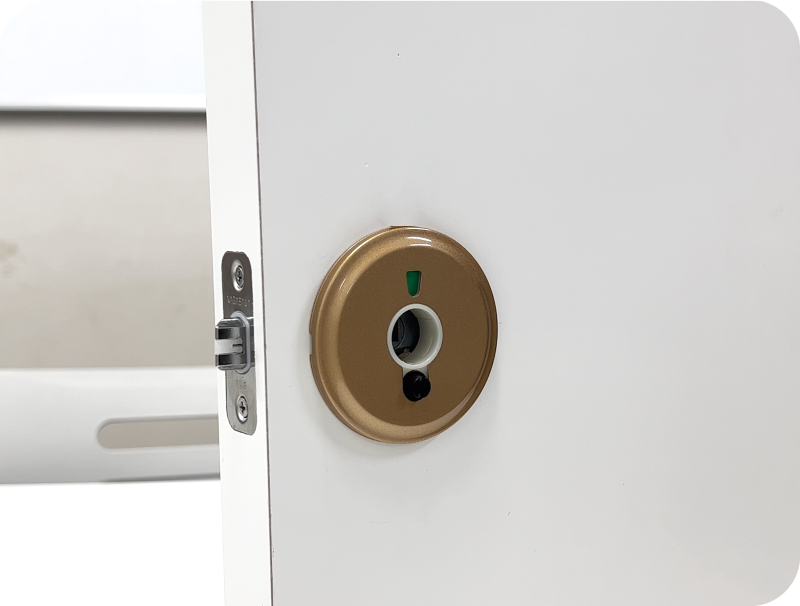

① 座カバーの取り付け
「座カバー」を固定した補強座の上に被せるようにして室内、室外共に取り付けます。
はまると「ぱちっ」と音がしますので、しっかりと取り付けてください。

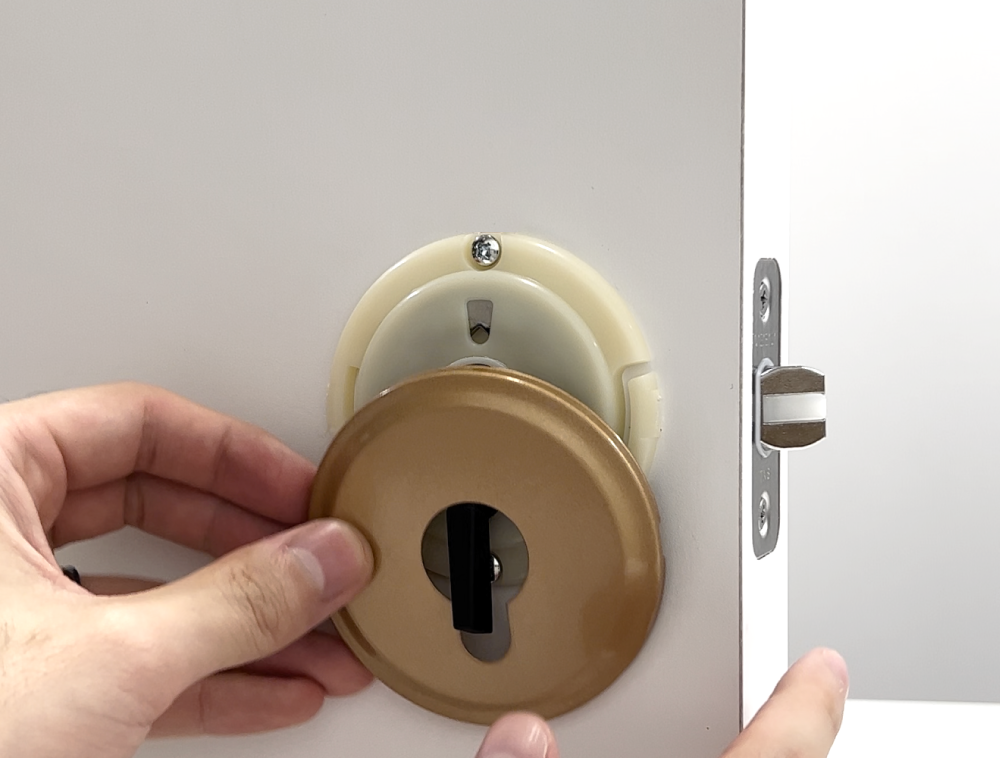

室内側は下からサムターンツマミを潜らせるようにして取り付けます。取り付けイメージ

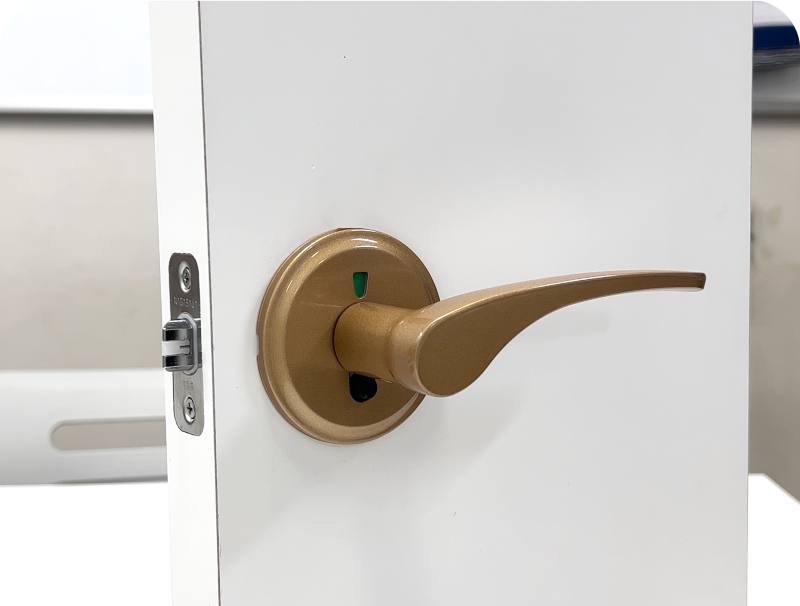

② レバーの取り付け
最後にレバーハンドルを取り付けて、作業は完了です。お疲れ様でした。
